Аэродинамический расчет газоотводящего тракта

dэ - эквивалентный диаметр газохода, м;

l - длина участка газохода, м.

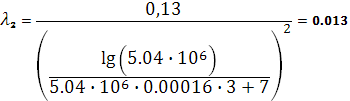

Коэффициент трения для движения газов по железобетонной дымовой трубе при турбулентном режиме, λ2 определяется с помощью формулы:

Приведенная линейная шероховатость, k, м:

Величина выступов шероховатости: ∆ = 0,8 мм для железобетонной дымовой трубы. Вязкость газа, ν, м2/с: при температуре 250 0С равна 2,6*10-5.

Число Рейнольдса, Re:

Подставляя все уже найденные величины в формулы, получим:

Газовый тракт, проектируемый нами, состоит размерных участков (таблица №10):

Таблица №10

длины прямоугольных участков от печи до электрофильтра

l1, м

15

l2, м

20

l3, м

10

l4, м

5

длина участка от электрофильтра до вентилятора, l5, м

8

длины прямоугольных участков от вентилятора до дымовой трубы

l6, м

10

l7, м

15

l8, м

10

6. Потери геометрического напора при движении газов

где Н- расстояние по вертикали между центрами рассматриваемых

сечений, м;

g= 9,81 м/с2 - ускорение силы тяжести;

ρви ρг- плотности соответственно окружающего воздуха и газа, кг/м3.

При расчете ∆ргеом следует обращать внимание на то, что при движении нагретых газов вниз величина самотяги прибавляется к потерям [знак плюс в формуле] и вычитаются при движении нагретых газов вверх [знак минус в формуле].

7. Полное расчетное сопротивление газоотводящего тракта
