Способы отвода газа от электропечи.

Количество газа, поступающего на очистку, зависит от способа его отвода от электропечи. Для улавливания и отвода газов, вьщеляющихся от электропечей, применяют:

1.Фонари или вытяжные шахты в крыше цеха, через которые попав­ший в цех газ удаляется естественным путем. В некоторых случаях для улучшения общеобменной вентиляции в шахтах или в крыше печных пролетов устанавливают вентиляторы. При таком методе отвода газ сна­чала попадает в цех, загрязняет его атмосферу, а затем удаляется из цеха в неочищенном от пыли виде. Большая часть крупной пыли оседает в про­изводственных помещениях. По санитарным условиям и технике безопас­ности такой метод отвода газа неприемлем.

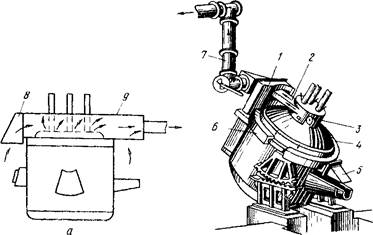

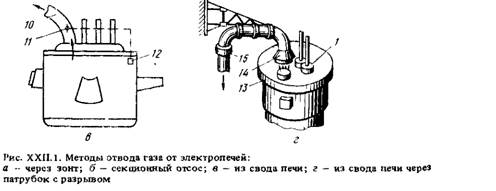

2.Установку над электропечью зонта (рис. XXII. 1, а) полностью пе­рекрывающего в плане свод печи, В конструкции зонта 9 предусмотрен специальный колпак 8 над загрузочным окном печи, предназначенный для улавливания газа, вьщеляющегося при загрузке и в процессе работ печи. В верхней части зонта имеются отверстия для пропускания электродов. Во время выпуска стали из печи зонт отводят в сторону. В процессе работы печи в живом сечении зонта при помощи дымососа создается разрежение, позволяющее улавливать вьщеляющийся из печи газ. Вместе с газом в зонт из цеха подсасывается воздух, в результате чего объем газ поступающего на газоочистку, резко возрастает. Поэтому устройство зонта над электропечью требует установки газоочистки и дымососов большой производительности. При отсосе через зонт не все количество выделяющегося из печи газа попадает в зонт. Часть запыленного газа проникает в здание цеха, загрязняя его, а затем при выходе через фонарь вызывает загрязнение атмосферы.

3. Секционный отсос (рис, XXII. 1, б) представляет собой усовершен­ствованное укрытие. Оно состоит из нескольких секций, присоединенных

к вытяжному газопроводу посредством двухшарнирного телескопическо­го патрубка 7. Газ, выходящий через зазоры между электродами и сво­дом печи, удаляется через отсосы 2 и 3. Кольцевой отсос 6 с укрытием 4 служит для улавливания газа, выбивающегося через неплотности в месте соединения свода и корпуса печи. Над желобом печи устроен зонт 5. Все эти отсосы объединены сборником газа 1, присоединенным к патрубку 7. При отсосе газа через рабочее сечение зонта со скоростью не менее 2 м/с или через секционный отсос производительность газоочистки и дымо­соса принимают в зависимости от емкости печи:

Отсос при помощи зонта

Секционный отсос

Емкость печи, т

До 1,5

3

5

10

2,5

4,5

9

Количество газа,тыс.м3/ч

20

30

45

60

13,6

25

39

При применении кислорода объем отсасываемого газа увеличивается примерно на 60 %. На практике применяют зонты и отсосы разных кон­струкций. Однако все они не обеспечивают полного улавливания и отвода газа, выделяющегося из электропечи, особенно во время подачи в ванну кислорода, и часть газа проникает в цех. Вследствие большого количества отсасываемого газа и громоздкости зонтов и отсосов их устанавливают на электропечах емкостью до 12 т. При подсосе воздуха в зонт или сек­ционный отсос имеющаяся в газе окись углерода полностью или в боль­шей часта сгорает.

Перейти на страницу: 1 2
