Описание аппаратов для очистки газов.

1. Тканевые фильтры.

Тканевый фильтр (рис. 4) состоит из корпуса цилиндрической или прямоугольной формы, выполненного из листовой стали, в котором размещены все узлы фильтра. Существенным элементом корпуса является бункер, имеющий коническую или пирамидальную форму, угол наклона стенок которого должен быть больше угла естественного откоса улавливаемой пыли. В нижней части бункера устанавливаются шнековый или скребковый транспортер и шлюзовой затвор, предназначенные для выгрузки уловленной пыли. Бункер и корпус разделены горизонтальной решеткой, в которой сделаны отверстия с патрубками для крепления рукавов. Корпус вертикальными стенками разделяется на секции с целью уменьшения перегрузки фильтровального материала и более эффективной регенерации. В секциях прямыми рядами или в шахматном порядке размещаются рукава; отношение длины рукава к диаметру — от 15 до 40.

На корпусе находятся механизм управления регенерацией, клапанная коробка переключения секций на продувку с калорифером для подачи в фильтр (во избежание залипания фильтровального материала) подогретого продувочного воздуха, а также коллекторы, через которые запыленный газ и продувочный воздух подводятся к фильтру, а очищенный воздух отводится от него.

Главным элементом такого фильтра является рукав, изготовленный из фильтровальной ткани. Корпус фильтра разделен на несколько герметизированных камер, в каждой из которых размещено по нескольку рукавов. Газ, подлежащий очистке, подводится в нижнюю часть каждой камеры и поступает внутрь рукавов. Фильтруясь через ткань, газ проходит в камеру, откуда через открытый выпускной клапан поступает в газопровод чистого газа. Частицы пыли, содержащиеся в неочищенном газе, оседают на внутренней поверхности рукава, в результате чего сопротивление рукава проходу газа постепенно увеличивается. Когда оно достигнет некоторого предельного (по условиям тяги) значения, фильтр переводится на режим регенерации, т. е. рукава освобождаются от осевшей на них пыли.

Наиболее часто регенерация осуществляется обратной продувкой. Продувочный воздух от специального вентилятора направляют внутрь камеры через открытый продувочный клапан (выпускной клапан закрыт). Фильтруясь через рукав в обратном направлении, воздух разрушает образовавшийся на внутренней поверхности рукава слой пыли, которая падает в бункер, откуда удаляется при помощи шнека или другого устройства. Отработавший продувочный воздух через подводящий газ патрубок поступает в газопровод неочищенного газа. В целях повышения эффективности регенерации одновременно с обратной продувкой осуществляется встряхивание рукавов, для этого используется специальный встряхивающий механизм, перемещающий вверх и вниз крышку, к которой крепится рукав. Камеры фильтра переводят на регенерацию по очереди, и, следовательно, фильтр в составе п—1 камера все время находится в работе.

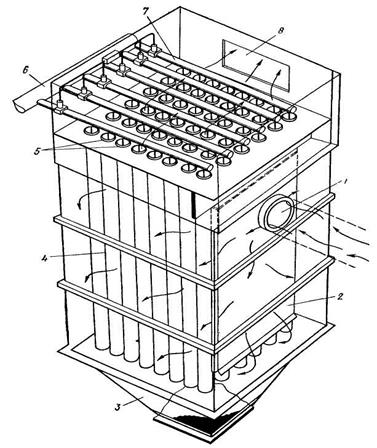

Рис. 4 Общий вид рукавного фильтра:

1 — вход пылегазового потока; 2 — газораспределительное устройство; 3—бункер; 4 — рукава, 5 — воздушные сопла; 6 — коллектор сжатого воздуха; 7 — воздуховоды; 8 — выход чистого газа

1.5.2. Скоростные (турбулентные) пылеуловители

Скоростные пылеуловители (СПУ) начали широко применять в цветной металлургии с 1950 г. Этому способствовало несложное малогабаритное их оборудование и простота обслуживания.

Принцип действия СПУ заключается в следующем. Вода, вводимая в поток запыленных газов, движущихся с высокой скоростью (обычно 70—100 и более м/с), дробится на мелкие капли. Необходимая для дробления жидкости энергия заимствуется в основном у газового потока. Высокая степень турбулентности газового потока способствует дроблению жидкости и столкновениям частиц с каплями жидкости. Относительно крупные капли жидкости вместе с частицами пыли легко улавливаются затем в простейших пылеуловителях (например, в мокрых циклонах).

Для разгона газового потока в газопровод встраивают конфузор, переходящий в небольшой участок цилиндрической формы (горловину), где газы движутся с наибольшей скоростью. Затем газы расширяются в диффузоре и их скорость снижается. Конфузор, горловина и диффузор образуют скоростной (турбулентный) распылитель. Вид распылителя круглого сечения (применяют также распылители прямоугольного сечения); скоростной распылитель и циклон составляют СПУ, а на рис. 5 показана установка пылеуловителя с трубой Вентури.

Оптимальное соотношение отдельных элементов распылителя следующее: углы раскрытия конфузора и диффузора принимают, как правило, соответственно равными 25—28 и 6—7°; длина горловины обычно составляет от 0,15 до 0,5 ее диаметра. Чтобы снизить потери давления, внутреннюю поверхность трубы-распылителя подвергают механической обработке.

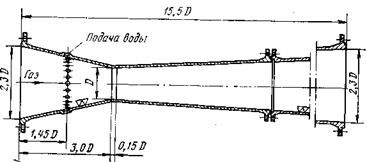

Рис. 5. Скоростной распылитель с периферийной подачей жидкости (нормаль Гипроцветмета)
