Проект производства работ

Проект производства работ на прокладку канализационного коллектора.

Исходные данные:

диаметр коллектора - 1200 мм;

длина коллектора - 3715 м;

средняя глубина заложения - 5.4 м.

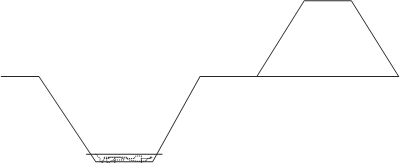

Принимаю к разработке траншею с откосами. Ширина траншеи по дну без учета креплений для железобетонных труб равна

d + 1 = 1.2 + 1 = 2.2 м.

Наибольшая крутизна откосов траншеи при суглинке и глубине выемки до 6м 1 : m = 1 : 0.75.

10.3

1.0

2.2

Объемы земляных работ для данного типа траншеи составят:

Параметры

Значение

Ширина: по низу

по верху

2.2

10.3

Площадь сечения, м2

33.75

Объем грунта, м3

125381

Площадь поперечного сечения отвала, F0

F0 = Fk * Кп.р. =

= 1.24 * 33.75 = 42

Высота отвала, м

5

Поскольку высота отвала должна быть на 0.5 м меньше максимальной высоты выгрузки, что в данном случае составляет 5 м, а при треугольной форме отвала высота была бы h = Ö42 = 6.5 м, то форма отвала будет трапециевидной.

Принимается экскаватор - драглайн марки ОМ - 201 (двигатель КДН - 46) со следующими параметрами:

емкость ковша - 0.5 м3;

наибольшая глубина резания:

при осевой проходке - 10 м,

при боковой проходке - 6.6 м;

наибольший радиус резания - 10 м;

наибольший радиус выгрузки - 14.3 м;

наибольшая высота выгрузки - 5.5 м.

Работы производятся осевой проходкой экскаватора

Выбор монтажного крана.

Наиболее тяжелый элемент, поднимаемый краном - железобетонная труба диаметром 1.4 м и весом 2.13 т.

Расчетный вылет стрелы должен быть не менее:

lстр = X0 + a + lтб + l0 = 0.7 + 0.8 + 7.3 + 1.5 = 10.3 м,

где l0 - расстояние от оси вращения до ближайшей к бровке траншеи опоры крана, принято l0 = 1.5 м;

lтб - расстояние, рекомендуемое правилами техники безопасности, принято lтб = 7.3 м;

X0 - расстояние от ближайшей к крану грани сооружения до оси монтажа.

Для подобранного крана делается проверка достаточности высоты подъема крюка:

Hкр ³ h + hт.б. + hк + hс = 8.4 + 1 + 1.4 + 2 = 12.8 м,

где hт.б. - принимается при укладке труб - 1 м;

hк - высота монтируемой конструкции;

hс - длина строповочного приспособления.

В таблице приведены параметры намеченного для производства работ трубоукладочного крана.

Показатель

Марка крана

КС - 5363

1

2

Наибольший вылет стрелы

22

Наименьший вылет стрелы

6.5

Высота подъема крюка при наибольшем вылете

12.5

То же, при наименьшем

22

Грузоподъемность при наибольшем вылете стрелы

2.9

То же, при наименьшем

6.9

Наибольший необходимый вылет стрелы

10.3

Высота подъема крюка при наибольшем необходимом вылете стрелы

21.3

Грузоподъемность при наибольшем необходимом вылете стрелы

2.7

Вылет стрелы для наиболее тяжелого элемента

11.5

Грузоподъемность на вылете наиболее тяжелого элемента

2.2
