Способы очистки газов электросталеплавильных печей.

Электропечи небольшой емкости применяют в основном в сталелитейных цехах. Для улавливания запыленных газов над электропечью устанавливают зонты или используют бортовые отсосы. В электросталеплавильн цехах металлургических заводов действуют в основном большегрузочные печи (25 т и более). От них запыленный газ удаляют через патрубок и свод печи. Кроме того, в новых цехах улавливают и подвергают очистке так называемые неорганизованные выбросы, т.е. газы, которые попали в цех в период заливки чугуна, завалки шихты и выпуска стали.

В СССР очистку газов от электросталеплавильных печей осуществляют мокрым способом в скоростных пылеуловителях с высоконапорными трубами Вентури и сухим способом в пластинчатых многопольных электрофильтрах или тканевых рукавных фильтрах. Предпочтение отдают очистке газов в электрофильтре как наиболее эффективному способу с наименьшими эксплуатационными расходами.

По схемам, приведенным на рис.XXII.2—XXII.4, построены газоочист­ки 100- и 200-т электропечей на ряде заводов. Газ отводят от печи 1 через водоохлаждаемый патрубок, расположенный в своде печи. Между патруб­ком 2 и газоотводящим трубопроводом имеется воздушный зазор, даю­щий возможность регулировать количество отсасываемого газа и наклонять печь.

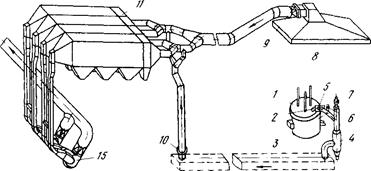

Рис. XXII.3. Схема совмещенной очистки газов, отводимых от электропечи и через зонт под фонарем цеха, в сухом пластинчатом электрофильтре

Величину этого зазора регулируют муфтой 5, которая может перемещаться с помощью электропривода. После дожигания окись углерода в камере 3 газ охлаждают в устройстве 4. Дожигание и охлаждение газа осуществляют атмосферным воздухом, который поступает в камеру дожигания через клапан б, а в камеру охлаждения через клапан 7. Далее газ отводят в систему газоочистки по газопроводу, снабженному клапаном 10, которым регулируют количество газа. В кровле под фонарем установлен зонт 8, через который удаляют неорганизованные выбросы. Количество отсасываемого газа регулируют с помощю клапана 9. Схемы очистки газов, удаляемых непосредственно из печи через подфонарный зонт, могут быть раздельными или совмещенным.

На Донецком металлургическом заводе для очистки газов, отводимых от 100-т электропечи, используется мокрая газоочистка с труба Вентури, а неорганизованные выбросы очищаются в трехпольных сухих электрофильтрах типа УГ (рис. ХХII.2). Газ, отводимый от печи пропускают через прямоугольную трубу Вентури 12 с регулируемым сечением горловины, где пыль коагулирует. Укрупненная пыль очищается в инерционном пыле- и брызгоуловителе 13, а затем в центробежном скруббере 14. Очищенный газ с помощью дымососа 15 выбрасывается дымовую трубу. Таким образом удаляются неорганизованные выбросы после очистки в сухом пластинчатом электрофильтре 11.

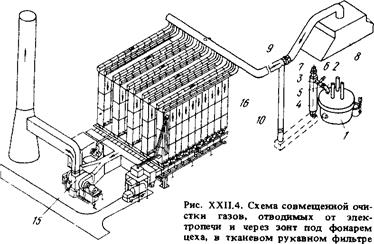

На Кузнецком металлургическом комбинате применяют совмещенную схему очистки технологических и неорганизованных выбросов в сух пластинчатом электрофильтре (рис. ХХII.3). На Узбекском металлургическом заводе по совмещенной схеме газ очищают в рукавном фильтре 16 (рис. ХХII.4). В период заправки, загрузки печи и слива металла ковш, когда электропечь отключена, производят очистку только неорганизованных выбросов, удаляемых через зонт. Эксплуатационные параметры этих газоочисток приведены в табл. XXII.1. Мокрые скорости пылеуловители с трубами Вентури и электрофильтры работают удовлетворительно. В фильтрах типа СМЦ-101-Ш, установленных на Узбекском металлургическом заводе, рукава сделаны из лавсановой ткани. Как показала практика, они непрочны и быстро выходят из строя. Кроме тог вызывает большие затруднения борьба с подсосом воздуха через неплотности в конструкции фильтра. В зарубежной практике для рукавных фильтров используют ткани из синтетических полиэфирных, полиамидных, полиакрилнитрильных и других материалов.

В связи со значительным разбавлением газов, достигающих крыши входное отверстие вытяжного зонта стремятся устанавливать как можно ближе к печи. Однако возможность уменьшения расстояния между зонтом и печью ограничена необходимостью пространства для хода крана, снятия свода, наклона печи и т.д. Удельные объемы отсасываемых газов, а также размеры и формы зонтов зависят от емкости и числа печей, геометрических размеров пролетов. Необходимо, чтобы в рабочем сечении зонтов скорость всасывания газа была больше, чем скорости подъема запыленности газов. Обычно она должна составлять 0,5—1 м/с. Форму зонта выбирают с учетом профиля крыши и расчетом, чтобы восходящий поток не отрикался от его внутренней поверхности. Фланец треугольного сечения, расположенный по периметру кромки зонта, создает наиболее благоприятные аэродинамические условия для эффективного захвата газов Яронтом; кроме того, на нем не образуется отложений пыли. Угол раскры­тия зонта желателен 60°.
