Способы очистки газов электросталеплавильных печей.

Для повышения эффективности улавливания газов зонтами в электро­сталеплавильных цехах стремятся свести к минимуму воздействие по­перечных потоков воздуха, что в отдельных случаях достигается установ­кой между печным и разливочным пролетами экранов, опускающихся ни­же уровня хода крана, а также уменьшением проемов для рельсового транспорта в боковых стенах здания. При строительстве новых цехов пре­дусматривают систему приточной вентиляции, обеспечивающую равномер­ный по периметру здания подвод воздуха, а профиль крыши выполняют в соответствии с формой вытяжных зонтов. В зарубежной практике иногда электропечи заключают в вентилируемые кожухи.

Пропускную способность системы зонтов под крышей рассчитывают с учетом емкости печи и исходя из условия отвода газов в количестве при­мерно 7-12 тыс.м3/ч на 1 т стали в слитках.

Выбор схем систем очистки газов литейного производства.

. Схема № 1.

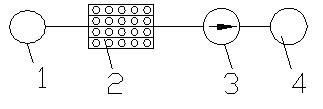

Схема системы очистки газов с использованием пластинчатого электрофильтра:

1-дуговая сталеплавильная печь; 2 –пластинчатый электрофильтр; 3 – дымосос; 4 – дымовая труба.

1.4.2. Схема № 2.

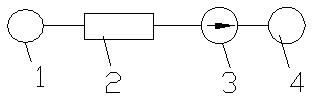

Схема системы очистки газов с использованием скруббера Вентури:

1- дуговая сталеплавильная печь; 2 –скруббер Вентури; 3 – дымосос; 4 – дымовая труба.

1.4.3. Схема № 3.

Схема системы очистки газов с использованием рукавного фильтра:

1- дуговая сталеплавильная печь; 2 –рукавный фильтр; 3 – дымосос; 4 – дымовая труба.

1.4.4. Обоснование выбора схем.

Для очистки ваграночных газов более эффективны скоростные пылеуловители с трубами Вентури, электрофильтры и тканевые фильтры. Они обеспечивают необходимую степень очистки. При их использовании газы пред­варительно охлаждают за счет подсоса в газовый тракт атмосферного воз­духа, орошения их мелко распыленной водой в газоходе или в полом скруббере.
